TK-N2P

属性划分:热过载继电器 >> 标准型 >> 板式结构

产品详情

  • 产品概况
  • 主回路特性
  • 接线能力
  • 可选用附件

属性划分:
热过载继电器 >> 标准型 >> 板式结构

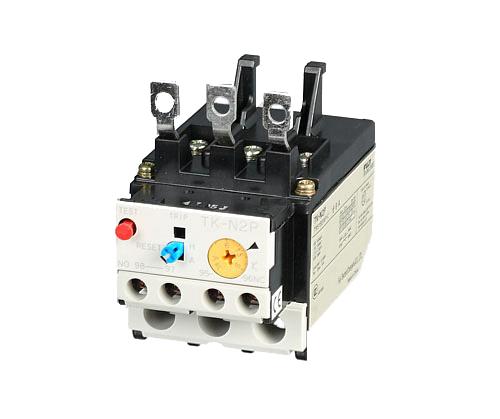

TK-N2P

  TK-N2P
主回路特性
整定电流范围(A)及代号 S 4-6
T 5-8
U 6-9
V 7-11
W 9-13
X 12-18
B 18-26
E 24-36
I 32-42
H 40-50
K 44-54
最大功耗(VA/极) 3.6
耐振动 10~55Hz 15m/s2
抗冲击 50m/s2
防护等级 IP2X
辅助触头布置 1NO1NC
辅助触头最小工作电压电流 DC5V/3mA

  TK-N2P
接线能力
导线连接方式
主回路
单芯线、多股线 (直接连接) 1根 mm2 0.75~6
2根 mm2 0.75~1.5
2根 mm2 1.5~4
2根 mm2 4~6
多股线、多股软线(压接端子连接) mm2 0.75~25
压接端子的最大宽度 mm 12.4
端子螺钉尺寸 M5
紧固扭矩 N·m 2~2.5
辅助回路
单芯线、多股线 (直接连接) 1根 mm2 0.75~2.5
2根 mm2 0.75~1.5
2根 mm2 1.5~2.5
多股线、多股软线(压接端子连接) mm2 0.75~2.5
压接端子最大宽度 mm 7.7
端子螺钉尺寸 M3.5
紧固扭矩 N·m 0.8~1

  TK-N2P
可选用附件
释放再扣按钮 SZ-R4 长度:300mm
SZ-R5 长度:500mm
SZ-R6 长度:700mm
脱扣指示器 SZ-L100N2 额定电压:AC100-110V 50/60Hz
SZ-L200N2 额定电压:AC220-230V 50/60Hz
单独安装单元 SZ-HD
可配用接触器 SC-E1P~E2SP,SC-E2SPK
