TK-N8P

属性划分:热过载继电器 >> 标准型 >> 板式结构

产品详情

  • 产品概况
  • 主回路特性
  • 接线能力
  • 可选用附件

属性划分:
热过载继电器 >> 标准型 >> 板式结构

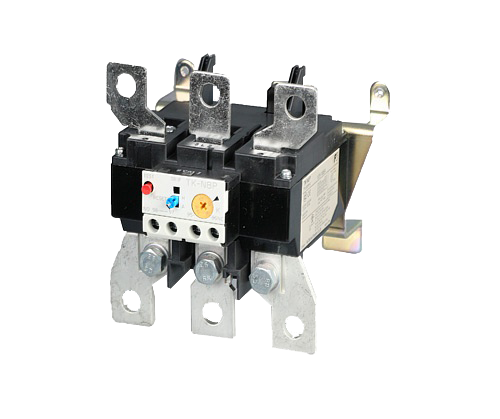

TK-N8P

  TK-N8P
主回路特性
整定电流范围(A)及代号 M 65-95
N 85-125
P 110-160
R 125-185
最大功耗(VA/极) 9.6
耐振动 10~55Hz 15m/s2
抗冲击 50m/s2
防护等级 IP2X
辅助触头布置 1NO1NC
辅助触头最小工作电压电流 DC5V/3mA

  TK-N8P
接线能力
导线连接方式 压接端子连接型
主回路
多股线、多股软线 mm2 2.5~240
压接端子的最大宽度 mm 36.5
端子螺钉尺寸 M10
紧固扭矩 N·m 15~20
辅助回路
单芯线、多股线(直接连接) 1根 mm2 0.75~2.5
2根 mm2 0.75~1.5
2根 mm2 1.5~2.5
多股线、多股软线(压接端子连接) mm2 0.75~2.5
压接端子最大宽度 mm 7.7
端子螺钉尺寸 M3.5
紧固扭矩 N·m 0.8~1

  TK-N8P
可选用附件
释放再扣按钮 SZ-R4
SZ-R5
SZ-R5
脱扣指示器 SZ-L100N2 额定电压:AC100-110V 50/60Hz
SZ-L200N2 额定电压:AC220-230V 50/60Hz
可配用接触器 SC-N8
