属性划分：

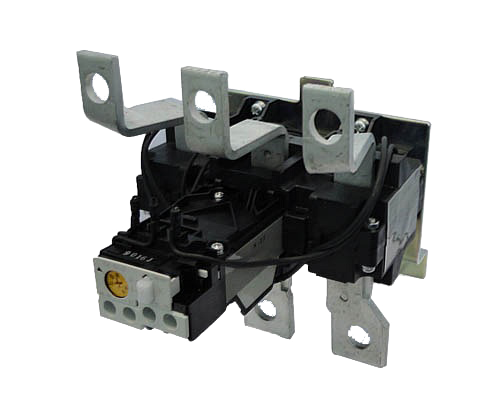

热过载继电器 >> 标准型 >> 板式结构
| TK-N12 | TK-N12H | |||||
| 主回路特性 | ||||||
| 整定电流范围（A）及代号 | P | 110-160 | P | 110-160 | ||
| R | 125-185 | R | 125-185 | |||
| S | 160-240 | S | 160-240 | |||
| T | 200-300 | T | 200-300 | |||
| U | 240-360 | U | 240-360 | |||
| V | 300-450 | V | 300-450 | |||
| 最大功耗(VA/极) | 12 | 12 | ||||
| 耐振动 | 10～55Hz 15m/s2 | |||||
| 抗冲击 | 50m/s2 | |||||
| 防护等级 | IP2X | |||||
| 辅助触头布置 | 1NO1NC | |||||
| 辅助触头最小工作电压电流 | DC5V/3mA | |||||
| TK-N12 | TK-N12H | |||||
| 接线能力 | ||||||
| 导线连接方式 | 压接端子连接型 | |||||
| 主回路 | ||||||
| 多股线、多股软线 | mm2 | 2.5～300 | ||||
| 压接端子的最大宽度 | mm | 44.5 | ||||
| 端子螺钉尺寸 | M12 | |||||
| 紧固扭矩 | N·m | 35～45 | ||||
| 辅助回路 | ||||||
| 单芯线、多股线 （直接连接） | 1根 | mm2 | 0.75～2.5 | |||
| 2根 | mm2 | 0.75～1.5 | ||||
| 2根 | mm2 | 1.5～2.5 | ||||
| 多股线、多股软线（压接端子连接） | mm2 | 0.75～2.5 | ||||
| 压接端子最大宽度 | mm | 7.7 | ||||
| 端子螺钉尺寸 | M3.5 | |||||
| 紧固扭矩 | N·m | 0.8～1 | ||||
| TK-N12 | TK-N12H | ||||
| 可选用附件 | |||||
| 释放再扣按钮 | SZ-R1 | ||||
| SZ-R2 | |||||
| SZ-R3 | |||||
| 脱扣指示器 | SZ-L100 | 额定电压:AC100-110V 50/60Hz | |||
| SZ-L200 | 额定电压:AC220-230V 50/60Hz | ||||
| 可配用接触器 | SC-N12 | ||||
