属性划分:
交流接触器 >> 可逆型接触器

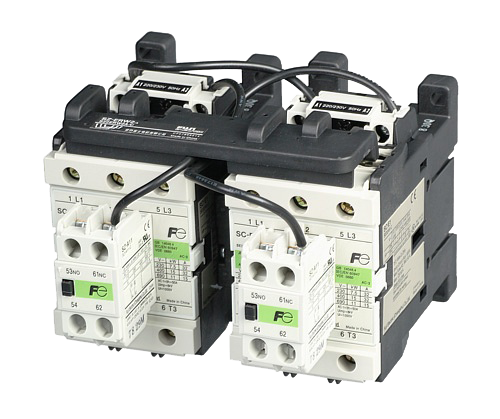

SC-E1RM~E2SRM

  SC-E1RM SC-E2RM SC-E2SRM
主回路特性
额定工作电流Ie(A) AC-3 220/230V 32 40 50
380/400V 32 40 50
660/690V 15 19 26
AC-1 ≤400V 50 60 65
约定发热电流Ith(A) 50 60 65
额定控制功率Pe(kW) AC-3 220/230V 7.5 11 15
380/400V 15 18.5 22
660/690V 11 15 22
额定工作电压Ue(V) AC220/230V,AC380/400V,AC660/690V
额定绝缘电压Ui(V) 1000
额定冲击耐受电压Uimp(V) 8000
机械寿命(万次)AC-3 380/400V 1500 1500 1500
电气寿命(万次)AC-3 380/400V 150 150 150
操作频率 (AC-3)(次/小时) 1200 1200 1500
飞弧距离 (mm) 2
防护等级 IP2X
耐振动 10~55Hz 15m/s2
耐冲击 50m/s2

  SC-E1RM SC-E2RM SC-E2SRM
控制线圈特性
动作电压范围 吸合 0.85~1.1Us
释放 0.2~0.75Us
电磁铁容量(VA) 吸合 120
释放 12.7

  SC-E1RM SC-E2RM SC-E2SRM
接线能力
主回路
箱式结构(直接连接) 上面接线(mm2) 单芯线、多股线 0.75~35
多股软线(带有套管) 0.75~25
下面接线(mm2) 单芯线、多股线 0.75~25
多股软线(带有套管) 0.75~16
上下面接线(mm2) 单芯线、多股线 0.75~25
0.75~25
多股软线(带有套管) 0.75~16
0.75~16
端子螺钉尺寸 M6
紧固扭矩 N·m 2.5
松开扭矩 N·m 1
控制回路、辅助回路
单芯线、多股线(直接连接) 1根 mm2 0.75~2.5
2根 mm2 0.75~1.5
2根 mm2 1.5~2.5
多股线、多股软线(压接端子连接) mm2 0.75~2.5
压接端子最大宽度 mm 7.7
端子螺钉尺寸 M3.5
紧固扭矩 N·m 0.8~1

  SC-E1RM SC-E2RM SC-E2SRM
可选用附件
主回路浪涌电压抑制单元 SZ-ZM3E 内装CR元件(3相电机,220/230V,0.1~15kW,顶装)
SZ-ZM4E 内装CR元件(3相电机,220/230V,0.1~15kW,侧装)
线圈浪涌电压抑制单元 SZ-Z31 内装压敏电阻:AC/DC24~48V
SZ-Z32 内装压敏电阻:AC/DC100~250V
SZ-Z33 内装压敏电阻:AC/DC380~440V
SZ-Z34 内装CR元件:AC24~48V
SZ-Z35 内装CR元件:AC100~250V
