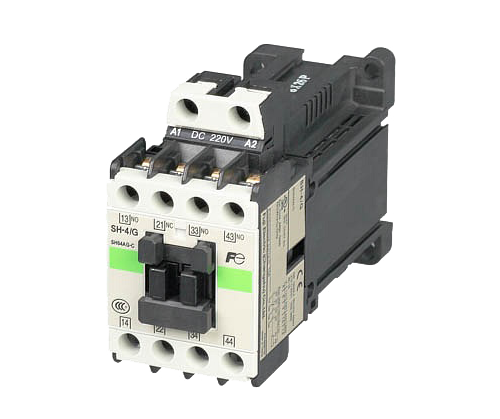

SH-4/G

属性划分:接触器式继电器

产品详情

  • 产品概况
  • 主回路特性
  • 接线能力
  • 可选用附件

属性划分:
接触器式继电器


SH-4/G

  SH-4/G
主回路特性
额定工作电流Ie(A) AC-15 100~120V 6
200~240V 3
380~440V 1.5
500~600V 1.2
AC-12 100~120V 10
200~240V 8
380~440V 5
500~600V 5
DC-13 24V 3
48V 1.5
110V 0.55
220V 0.27
DC-12 24V 5
48V 3
110V 2.5
220V 1
约定发热电流Ith(A) 10
接通及分断电流 100~120V 60
(交流)(A) 200~240V 30
  380~440V 15
  500~600V 12
预定发热电流(A) 10
最小使用电压/电流    DC5V,3mA

  SH-4/G
接线能力
主回路
单芯线、多股线 (直接连接) 1根 mm2 0.75~2.5
2根 mm2 0.75~1.5
2根 mm2 1.5~2.5
多股线、多股软线(压接端子连接) mm2 0.75~2.5
压接端子最大宽度 mm 7.7
端子螺钉尺寸 M3.5
紧固扭矩 N·m 0.8~1

  SH-4/G
可选用附件
辅助触头单元 顶装 SZ-A40 触头布置:4NO
SZ-A31 触头布置:3NO1NC
SZ-A22 触头布置:2NO2NC
SZ-A20 触头布置:2NO
SZ-A11 触头布置:1NO1NC
SZ-A02 触头布置:2NC
侧装 SZ-AS1 触头布置:1NO1NC
