属性划分：
热过载继电器 >> 船用型 >> 箱式结构

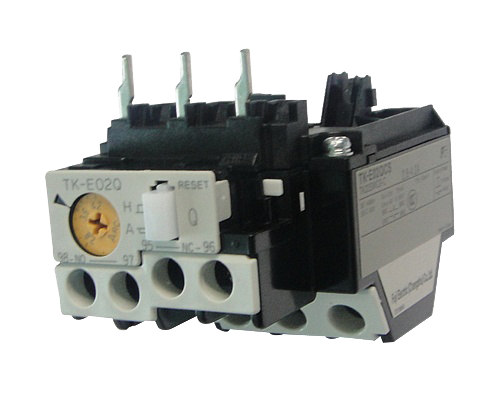

| TK-E02QCS,TK-E02QCS-AN | ||||
| 主回路特性 | ||||
| 整定电流范围（A）及代号 | M | 1.4-2.2 | ||
| N | 1.7-2.6 | |||
| P | 2.2-3.4 | |||
| R | 2.8-4.2 | |||
| S | 4-6 | |||
| T | 5-8 | |||
| U | 6-9 | |||
| V | 7-11 | |||
| W | 9-13 | |||
| X | 12-18 | |||
| 最大功耗(VA/极) | 2 | |||
| 耐振动 | 10～55Hz 15m/s2 | |||
| 抗冲击 | 50m/s2 | |||
| 防护等级 | IP2X | |||
| 辅助触头布置 | 1NO1NC | |||
| 辅助触头最小工作电压电流 | DC5V/3mA | |||
| 其他 | 速动型1.4-9A无断相保护 | |||
| TK-E02QCS,TK-E02QCS-AN | |||
| 接线能力 | |||
| 导线连接方式 | |||
| 主回路 | 导线直配型 | ||
| 单芯线、多股线 | 1根 | mm2 | 0.75～4 |
| 2根 | mm2 | 1～4 | |
| 多股软线（带有套管） | 1根 | mm2 | 0.75～2.5 |
| 2根 | mm2 | 1～2.5 | |
| 端子螺钉尺寸 | M4 | ||
| 紧固扭矩 | N·m | 1.2～1.5 | |
| 辅助回路 | |||
| 单芯线、多股线 (直接连接） | 1根 | mm2 | 0.75～2.5 |
| 2根 | mm2 | 0.75～1.5 | |
| 2根 | mm2 | 1.5～2.5 | |
| 多股线、多股软线（压接端子连接） | mm2 | 0.75～2.5 | |
| 压接端子最大宽度 | mm | 7.7 | |
| 端子螺钉尺寸 | M3.5 | ||
| 紧固扭矩 | N·m | 0.8～1 | |
