属性划分：
热过载继电器 >> 船用型 >> 板式结构

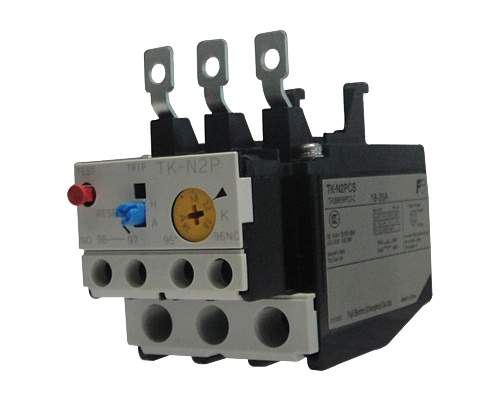

| TK-N2PCS | ||||
| 主回路特性 | ||||
| 整定电流范围（A）及代号 | S | 4-6 | ||
| T | 5-8 | |||
| U | 6-9 | |||
| V | 7-11 | |||
| W | 9-13 | |||
| X | 12-18 | |||
| B | 18-26 | |||
| E | 24-36 | |||
| I | 32-42 | |||
| H | 40-50 | |||
| K | 44-54 | |||
| 最大功耗(VA/极) | 3.6 | |||
| 耐振动 | 10～55Hz 15m/s2 | |||
| 抗冲击 | 50m/s2 | |||
| 防护等级 | IP2X | |||
| 辅助触头布置 | 1NO1NC | |||
| 辅助触头最小工作电压电流 | DC5V/3mA | |||
| TK-N2PCS | |||
| 接线能力 | |||
| 导线连接方式 | |||
| 主回路 | |||
| 单芯线、多股线 （直接连接） | 1根 | mm2 | 0.75～6 |
| 2根 | mm2 | 0.75～1.5 | |
| 2根 | mm2 | 1.5～4 | |
| 2根 | mm2 | 4～6 | |
| 多股线、多股软线（压接端子连接） | mm2 | 0.75～25 | |
| 压接端子的最大宽度 | mm | 12.4 | |
| 端子螺钉尺寸 | M5 | ||
| 紧固扭矩 | N·m | 2～2.5 | |
| 辅助回路 | |||
| 单芯线、多股线 （直接连接） | 1根 | mm2 | 0.75～2.5 |
| 2根 | mm2 | 0.75～1.5 | |
| 2根 | mm2 | 1.5～2.5 | |
| 多股线、多股软线（压接端子连接） | mm2 | 0.75～2.5 | |
| 压接端子最大宽度 | mm | 7.7 | |
| 端子螺钉尺寸 | M3.5 | ||
| 紧固扭矩 | N·m | 0.8～1 | |
