属性划分：
热过载继电器 >> 船用型 >> 板式结构

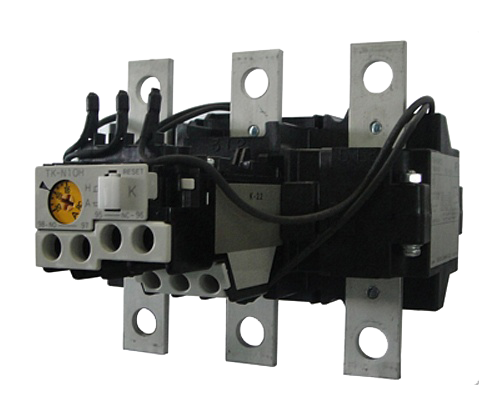

| TK-N10CS | TK-N10HCS | |||||
| 主回路特性 | ||||||
| 整定电流范围（A）及代号 | N | 85-125 | N | 85-125 | ||
| P | 110-160 | P | 110-160 | |||
| R | 125-185 | R | 125-185 | |||
| S | 160-240 | S | 160-240 | |||
| 最大功耗(VA/极) | 5.2 | |||||
| 耐振动 | 10～55Hz 15m/s2 | |||||
| 抗冲击 | 50m/s2 | |||||
| 防护等级 | IP2X | |||||
| 辅助触头布置 | 1NO1NC | |||||
| 辅助触头最小工作电压电流 | DC5V/3mA | |||||
| TK-N10CS | TK-N10HCS | ||||
| 接线能力 | |||||
| 导线连接方式 | 压接端子连接型 | ||||
| 主回路 | |||||
| 多股线、多股软线 | mm2 | 2.5～240 | |||
| 压接端子的最大宽度 | mm | 36.5 | |||
| 端子螺钉尺寸 | M10 | ||||
| 紧固扭矩 | N·m | 15～20 | |||
| 辅助回路 | |||||
| 单芯线、多股线 （直接连接） | 1根 | mm2 | 0.75～2.5 | ||
| 2根 | mm2 | 0.75～1.5 | |||
| 2根 | mm2 | 1.5～2.5 | |||
| 多股线、多股软线(压接端子连接） | mm2 | 0.75～2.5 | |||
| 压接端子最大宽度 | mm | 7.7 | |||
| 端子螺钉尺寸 | M3.5 | ||||
| 紧固扭矩 | N·m | 0.8～1 | |||
