属性划分：
热过载继电器 >> 独立安装型

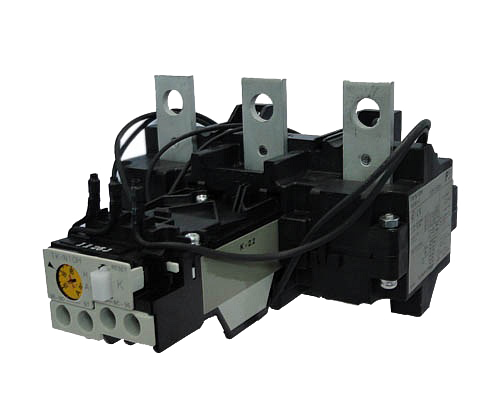

| TK-N10H | ||||
| 主回路特性 | ||||
| 整定电流范围（A）及代号 | N | 85-125 | ||
| P | 110-160 | |||
| R | 125-185 | |||
| S | 160-240 | |||
| 最大功耗(VA/极) | 5.2 | |||
| 耐振动 | 10～55Hz 15m/s2 | |||
| 抗冲击 | 50m/s2 | |||
| 防护等级 | IP2X | |||
| 辅助触头布置 | 1NO1NC | |||
| 辅助触头最小工作电压电流 | DC5V/3mA | |||
| TK-N10H | |||
| 接线能力 | |||
| 导线连接方式 | 压接端子连接型 | ||
| 主回路 | |||
| 多股线、多股软线 | mm2 | 2.5～240 | |
| 压接端子的最大宽度 | mm | 36.5 | |
| 端子螺钉尺寸 | M10 | ||
| 紧固扭矩 | N·m | 15～20 | |
| 辅助回路 | |||
| 单芯线、多股线 （直接连接） | 1根 | mm2 | 0.75～2.5 |
| 2根 | mm2 | 0.75～1.5 | |
| 2根 | mm2 | 1.5～2.5 | |
| 多股线、多股软线(压接端子连接） | mm2 | 0.75～2.5 | |
| 压接端子最大宽度 | mm | 7.7 | |
| 端子螺钉尺寸 | M3.5 | ||
| 紧固扭矩 | N·m | 0.8～1 | |
| TK-N10H | ||
| 可选用附件 | ||
| 释放再扣按钮 | SZ-R4 | |
| SZ-R5 | ||
| SZ-R5 | ||
| 脱扣指示器 | SZ-L100 | 额定电压:AC100-110V 50/60Hz |
| SZ-L200 | 额定电压:AC220-230V 50/60Hz | |
