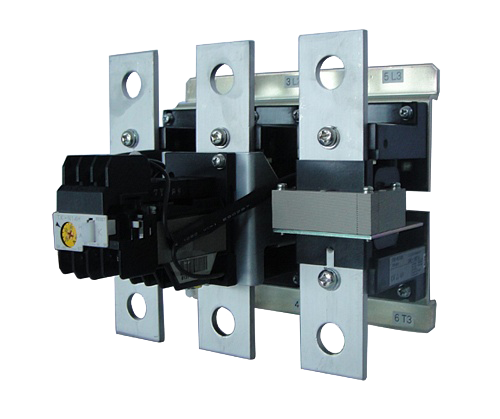

TK-N14H

属性划分:热过载继电器 >> 独立安装型

产品详情

  • 产品概况
  • 主回路特性
  • 接线能力
  • 可选用附件

属性划分:
热过载继电器 >> 独立安装型

TK-N14H

  TK-N14H
主回路特性
整定电流范围(A)及代号 U 240-360
V 300-450
W 400-600
最大功耗(VA/极) 13
耐振动 10~55Hz 15m/s2
抗冲击 50m/s2
防护等级 IP2X
辅助触头布置 1NO1NC
辅助触头最小工作电压电流 DC5V/3mA

  TK-N14H
接线能力
导线连接方式 压接端子连接型
主回路
多股线、多股软线 mm2 50~300
压接端子的最大宽度 mm 51
端子螺钉尺寸 M16
紧固扭矩 N·m 75~100
辅助回路
单芯线、多股线 (直接连接) 1根 mm2 0.75~2.5
2根 mm2 0.75~1.5
2根 mm2 1.5~2.5
多股线、多股软线(压接端子连接) mm2 0.75~2.5
压接端子最大宽度 mm 7.7
端子螺钉尺寸 M3.5
紧固扭矩 N·m 0.8~1

  TK-N14H
可选用附件
释放再扣按钮 SZ-R1
SZ-R2
SZ-R3
脱扣指示器 SZ-L100 额定电压:AC100-110V 50/60Hz
SZ-L200 额定电压:AC220-230V 50/60Hz
