属性划分：
交流接触器 >> 标准型 >> 板式结构 >> 交直流两用型

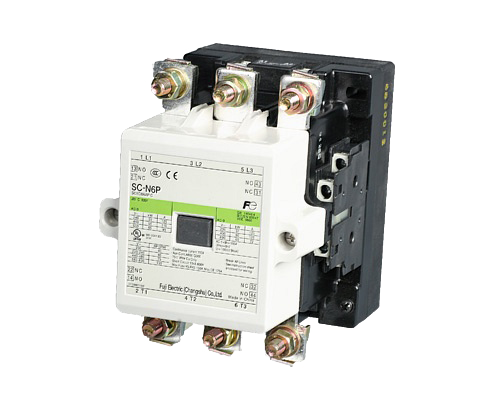

| SC-N6P | |||||||
| 主回路特性 | |||||||
| 额定工作电流Ie(A) | AC-3 | 220/230V | 125 | ||||
| 380/400V | 125 | ||||||
| 660/690V | 72 | ||||||
| AC-1 | ≤400V | 150 | |||||
| 约定发热电流Ith(A) | 150 | ||||||
| 额定控制功率Pe(kW) | AC-3 | 220/230V | 37 | ||||
| 380/400V | 60 | ||||||
| 660/690V | 60 | ||||||
| 额定工作电压Ue(V) | AC220/230V,AC380/400V,AC660/690V | ||||||
| 额定绝缘电压Ui(V) | 1000 | ||||||
| 额定冲击耐受电压Uimp(V) | 8000 | ||||||
| 机械寿命(万次)AC-3380/400V | 1000 | ||||||
| 电气寿命(万次)AC-3380/400V | 100 | ||||||
| 操作频率(AC-3)(次/小时) | 1200 | ||||||
| 飞弧距离(mm) | 2 | ||||||
| 防护等级 | IP2X | ||||||
| 耐振动 | 10～55Hz15m/s2 | ||||||
| 耐冲击 | 50m/s2 | ||||||
| SC-N6P | ||||||
| 控制线圈特性 | ||||||
| 动作电压范围 | 吸合 | 0.85～1.1Us | ||||
| 释放 | 0.2～0.75Us | |||||
| 电磁铁容量(VA) | 吸合 | 130 | ||||
| 释放 | 4.2 | |||||
| 功耗(W) | 3.3 | |||||
| 动作时间(ms) | 线圈ON～主触头ON | 31～37 | ||||
| 线圈OFF～主触头OFF | 30～36 | |||||
| SC-N6P | ||||||
| 接线能力 | ||||||
| 主回路 | ||||||
| 板式结构（压接端子连接） | 多股线、多股软线 | mm2 | 1.5～120 | |||
| 压接端子的最大宽度 | mm | 22.3 | ||||
| 端子螺钉尺寸 | M8 | |||||
| 紧固扭矩 | N·m | 9～11 | ||||
| 控制回路、辅助回路 | ||||||
| 单芯线、多股线（直接连接） | 1根 | mm2 | 0.75～2.5 | |||
| 2根 | mm2 | 0.75～1.5 | ||||
| 2根 | mm2 | 1.5～2.5 | ||||
| 多股线、多股软线（压接端子连接） | mm2 | 0.75～2.5 | ||||
| 压接端子最大宽度 | mm | 7.7 | ||||
| 端子螺钉尺寸 | M3.5 | |||||
| 紧固扭矩 | N·m | 0.8～1 | ||||
| SC-N6P | ||||||
| 可选用附件 | ||||||
| 辅助触头单元 | 侧装 | SZ-As2 | 触头布置：1NO1NC | 最大安装数：4 | ||
| 断开延时释放单元 | SZ-N6/DE | 提供1～5s的延时 | ||||
| 三相并联端子板 | SZ-SP6 | 阻性负载适用 | ||||
| 热过载继电器 | TK-N6P | 电动机保护用 | ||||
