属性划分：
交流接触器 >> 标准型 >> 板式结构 >> 交直流两用型

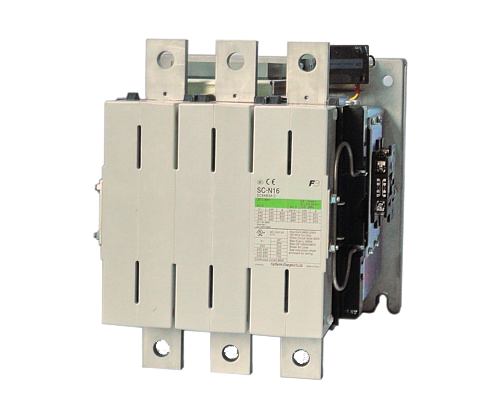

| SC-N14 | SC-N16 | ||||||
| 主回路特性 | |||||||
| 额定工作电流Ie(A) | AC-3 | 220/230V | 600 | 800 | |||
| 380/400V | 600 | 800 | |||||
| 660/690V | 600 | 630 | |||||
| AC-1 | ≤400V | 660 | 800 | ||||
| 约定发热电流Ith(A) | 660 | 800 | |||||
| 额定控制功率Pe(kW) | AC-3 | 220/230V | 180 | 220 | |||
| 380/400V | 315 | 440 | |||||
| 660/690V | 480 | 500 | |||||
| 额定工作电压Ue(V) | AC220/230V,AC380/400V,AC660/690V | ||||||
| 额定绝缘电压Ui(V) | 1000 | ||||||
| 额定冲击耐受电压Uimp(V) | 8000 | ||||||
| 机械寿命(万次)AC-3 380/400V | 250 | ||||||
| 电气寿命(万次)AC-3 380/400V | 25 | ||||||
| 操作频率 (AC-3)(次/小时) | 1200 | ||||||
| 飞弧距离 (mm) | 50 | ||||||
| 防护等级 | IP0X | ||||||
| 耐振动 | 10～55Hz 15m/s2 | ||||||
| 耐冲击 | 50m/s2 | ||||||
| SC-N14 | SC-N16 | ||||||
| 控制线圈特性 | |||||||
| 动作电压范围 | 吸合 | 0.85～1.1Us | |||||
| 释放 | 0.2～0.75Us | ||||||
| 电磁铁容量(VA) | 吸合 | 460 | |||||
| 释放 | 11 | ||||||
| 功耗(W) | 7.8 | ||||||
| 动作时间(ms) | 线圈ON～主触头ON | 69～75 | |||||
| 线圈OFF～主触头OFF | 56～62 | ||||||
| SC-N14 | SC-N16 | ||||||
| 接线能力 | |||||||
| 主回路 | |||||||
| 多股线、多股软线（使用压接端子） | mm2 | 50～300 | 50～300 | ||||
| 压接端子的最大宽度 | mm | 51 | 51 | ||||
| 端子螺钉尺寸 | M16 | M16 | |||||
| 紧固扭矩 | N·m | 75～100 | 75～100 | ||||
| 控制回路、辅助回路 | 线圈端子 | 辅助端子 | 线圈端子 | 辅助端子 | |||
| 单芯线、多股线 （直接连接） | 1根 | mm2 | 0.75～2.5 | 0.75～2.5 | 0.75～2.5 | 0.75～2.5 | |
| 2根 | mm2 | 0.75～1.5 | 0.75～1 | 0.75～1.5 | 0.75～1 | ||
| 2根 | mm2 | 1.5～2.5 | 1～1.5 | 1.5～2.5 | 1～1.5 | ||
| 2根 | mm2 | 1.5～2.5 | 1.5～2.5 | ||||
| 多股线、多股软线（压接端子连接） | mm2 | 0.75～2.5 | 0.75～2.5 | 0.75～2.5 | 0.75～2.5 | ||
| 压接端子最大宽度 | mm | 7.9 | 9.9 | 7.9 | 9.9 | ||
| 端子螺钉尺寸 | M3.5 | M4 | M3.5 | M4 | |||
| 紧固扭矩 | N·m | 0.8～1 | 1.2～1.5 | 0.8～1 | 1.2～1.5 | ||
| SC-N14 | SC-N16 | |||||
| 可选用附件 | ||||||
| 辅助触头单元 | 侧装 | SZ-AS3H | SZ-AS3H | |||
| 触头布置：1NO1NC | 最大安装数：4 | |||||
| 三相并联端子板 | 阻性负载适用 | SZ-SP10 | SZ-SP11 | |||
| 断开延时释放单元 | 提供1～5s的延时 | SZ-N14/DE | — | |||
| 热过载继电器 | 电动机保护用 | TK-N14 | — | |||
