SC-E3/G~E4/G

属性划分:交流接触器 >> 标准型 >> 箱式结构 >> 直流操作型

产品详情

  • 产品概况
  • 主回路特性
  • 控制线圈特性
  • 接线能力
  • 可选用附件

属性划分:
交流接触器 >> 标准型 >> 箱式结构 >> 直流操作型

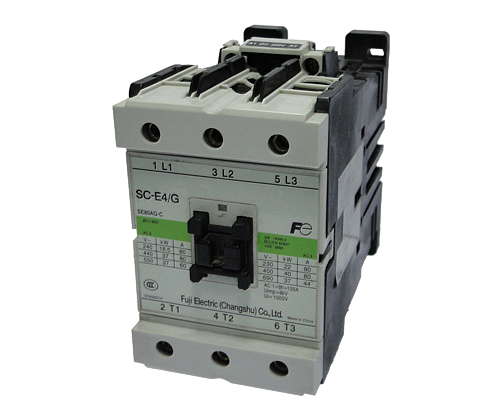

SC-E3/G~E4/G


  SC-E3/G SC-E4/G
主回路特性
额定工作电流Ie(A) AC-3 220/230V 68 80
380/400V 65 80
660/690V 38 44
AC-1 ≤400V 100 105
约定发热电流Ith(A) 100 105
额定控制功率Pe(kW) AC-3 220/230V 18.5 22
380/400V 30 40
660/690V 30 37
额定工作电压Ue(V) AC220/230V,AC380/400V,AC660/690V
额定绝缘电压Ui(V) 1000
额定冲击耐受电压Uimp(V) 8000
机械寿命(万次)AC-3380/400V 1000 1000
电气寿命(万次)AC-3380/400V 150 100
操作频率(AC-3)(次/小时) 1200 1200
飞弧距离(mm) 2
防护等级 IP2X
耐振动 10~55Hz15m/s2
耐冲击 50m/s2


  SC-E3/G SC-E4/G
控制线圈特性
动作电压范围 吸合 0.85~1.1Us
释放 0.1~0.75Us
电磁铁容量(VA) 吸合 12
释放 12
时间常数(ms) 70
动作时间(ms) 线圈ON~主触头ON 60~70
线圈OFF~主触头OFF 14~21


  SC-E3/G SC-E4/G
接线能力
主回路
箱式结构(直接连接) 上面接线(mm2) 单芯线、多股线 1~70
多股软线(带有套管) 1~50
下面接线(mm2) 单芯线、多股线 1~50
多股软线(带有套管) 1~35
上下面接线(mm2) 单芯线、多股线 1~50
1~50
多股软线(带有套管) 1~35
1~35
端子螺钉尺寸 M8
紧固扭矩 N·m 8
松开扭矩 N·m 2
控制回路、辅助回路
单芯线、多股线(直接连接) 1根 mm2 0.75~2.5
2根 mm2 0.75~1.5
2根 mm2 1.5~2.5
多股线、多股软线(压接端子连接) mm2 0.75~2.5
压接端子最大宽度 mm 7.7
端子螺钉尺寸 M3.5
紧固扭矩 N·m 0.8~1


  SC-E3/G SC-E4/G
可选用附件
辅助触头单元 顶装 SZ-A40 触头布置:4NO 最大安装数:1
SZ-A31 触头布置:3NO1NC 最大安装数:1
SZ-A22 触头布置:2NO2NC 最大安装数:1
SZ-A20 触头布置:2NO 最大安装数:1
SZ-A11 触头布置:1NO1NC 最大安装数:1
SZ-A02 触头布置:2NC 最大安装数:1
侧装 SZ-AS1 触头布置:1NO1NC 最大安装数:2
主回路浪涌电压抑制单元 SZ-ZM3E 内装CR元件(3相电机,220/230V,0.1~15kW,顶装)
SZ-ZM4E 内装CR元件(3相电机,220/230V,0.1~15kW,侧装)
线圈浪涌电压抑制单元 SZ-Z31 内装压敏电阻:AC/DC24~48V
SZ-Z32 内装压敏电阻:AC/DC100~250V
SZ-Z33 内装压敏电阻:AC/DC380~440V
SZ-Z34 内装CR:AC24~48V
SZ-Z35 内装CR:AC100~250V
机械联锁单元 SZ-RM 可逆组装用
可逆接线连接件 SZ-ERW3W 可逆组装用
断开延时释放单元 SZ-N2S/GDE 提供1~5s的延时
三相并联端子板 SZ-P4 阻性负载适用
操作计数器 SZ-J□ 操作计数用
热过载继电器 TK-E3 电动机保护用
