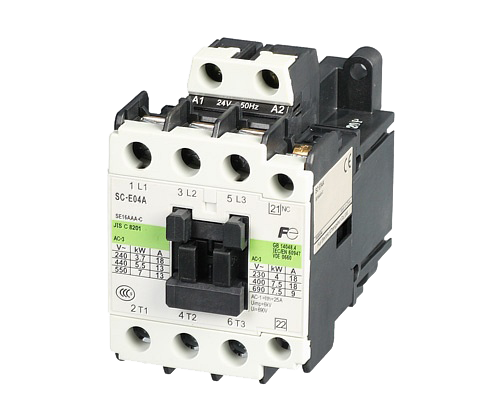

| SC-E02P | SC-E03P | SC-E04P | SC-E05P | ||||
| 主回路特性 | |||||||
| 额定工作电流Ie(A) | AC-3 | 220/230V | 9 | 12 | 18 | 25 | |
| 380/400V | 9 | 12 | 18 | 25 | |||
| 660/690V | 5 | 7 | 9 | 9 | |||
| AC-1 | ≤400V | 20 | 20 | 25 | 32 | ||
| 约定发热电流Ith(A) | 20 | 20 | 25 | 32 | |||
| 额定控制功率Pe(kW) | AC-3 | 220/230V | 2.2 | 3 | 4 | 5.5 | |
| 380/400V | 4 | 5.5 | 7.5 | 11 | |||
| 660/690V | 4 | 5.5 | 7.5 | 7.5 | |||
| 额定工作电压Ue(V) | AC220/230V,AC380/400V,AC660/690V | ||||||
| 额定绝缘电压Ui(V) | 690 | ||||||
| 额定冲击耐受电压Uimp(V) | 6000 | ||||||
| 机械寿命(万次)AC-3 380/400V | 1500 | 1500 | 1500 | 1500 | |||
| 电气寿命(万次)AC-3 380/400V | 200 | 150 | 150 | 150 | |||
| 操作频率 (AC-3)(次/小时) | 1800 | 1800 | 1800 | 1200 | |||
| 飞弧距离 (mm) | 2 | ||||||
| 防护等级 | IP2X | ||||||
| 耐振动 | 10～55Hz 15m/s2 | ||||||
| 耐冲击 | 50m/s2 | ||||||
| SC-E02P | SC-E03P | SC-E04P | SC-E05P | ||||
| 控制线圈特性 | |||||||
| 动作电压范围 | 吸合 | 0.85～1.1Us | |||||
| 释放 | 0.2～0.75Us | ||||||
| 电磁铁容量(VA) | 吸合 | 90 | |||||
| 释放 | 9 | ||||||
| 损耗(W) | 2.7 | ||||||
| 动作时间(ms) | 线圈ON～主触头ON | 9～20 | |||||
| 线圈OFF～主触头OFF | 4～20 | ||||||
| SC-E02P | SC-E03P | SC-E04P | SC-E05P | ||||
| 接线能力 | |||||||
| 主回路 | |||||||
| 单芯线、多股线 （直接连接） | 1根 | mm2 | 0.75～6 | ||||
| 2根 | mm2 | 1～4 | |||||
| 2根 | mm2 | 1.5～6 | |||||
| 多股软线（带有套管）（直接连接） | 1根 | mm2 | 0.75～4 | ||||
| 2根 | mm2 | 1～4 | |||||
| 板式结构 (压接端子连接) | 多股线、多股软线 | mm2 | 0.75～10 | ||||
| 压接端子的最大宽度 | mm | 9.7 | |||||
| 端子螺钉尺寸 | M4 | ||||||
| 紧固扭矩 | N·m | 1.2～1.5 | |||||
| 控制回路、辅助回路 | |||||||
| 单芯线、多股线 （直接连接） | 1根 | mm2 | 0.75～2.5 | ||||
| 2根 | mm2 | 0.75～1.5 | |||||
| 2根 | mm2 | 1.5～2.5 | |||||
| 多股线、多股软线（压接端子连接） | mm2 | 0.75～2.5 | |||||
| 压接端子最大宽度 | mm | 7.7 | |||||
| 端子螺钉尺寸 | M3.5 | ||||||
| 紧固扭矩 | N·m | 0.8～1 | |||||
| SC-E02P | SC-E03P | SC-E04P | SC-E05P | ||||
| 可选用附件 | |||||||
| 辅助触头单元 | 顶装 | SZ-A40 | 触头布置：4NO | 最大安装数：1 | |||
| SZ-A31 | 触头布置：3NO1NC | 最大安装数：1 | |||||
| SZ-A22 | 触头布置：2NO2NC | 最大安装数：1 | |||||
| SZ-A20 | 触头布置：2NO | 最大安装数：1 | |||||
| SZ-A11 | 触头布置：1NO1NC | 最大安装数：1 | |||||
| SZ-A02 | 触头布置：2NC | 最大安装数：1 | |||||
| 侧装 | SZ-AS1 | 触头布置：1NO1NC | 最大安装数：2 | ||||
| 主回路浪涌电压抑制单元 | SZ-ZM1E | 内装CR元件(3相电机，220/230V,0.1～3.7kW,顶装) | |||||
| SZ-ZM2E | 内装CR元件(3相电机，220/230V,0.1～3.7kW,侧装) | ||||||
| 线圈浪涌电压抑制单元 | SZ-Z1 | 内装压敏电阻：AC/DC24～48V | |||||
| SZ-Z2 | 内装压敏电阻：AC/DC100～250V | ||||||
| SZ-Z3 | 内装压敏电阻：AC/DC380～440V | ||||||
| SZ-Z4 | 内装CR元件：AC24～48V | ||||||
| SZ-Z5 | 内装CR元件：AC100～250V | ||||||
| 机械联锁单元 | SZ-RM | 可逆组装用 | |||||
| 可逆接线连接件 | SZ-ERW1J | 可逆组装用 | |||||
| 三相并联端子板 | SZ-SP2 | 阻性负载适用 | |||||
| 操作计数器 | SZ-J□ | 操作计数用 | |||||
| 热过载继电器 | TK-E02 | 电动机保护用 | |||||
