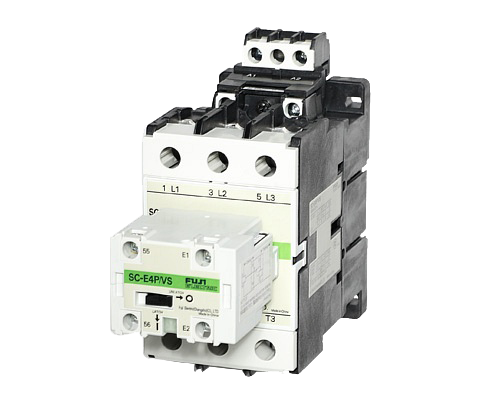

SC-E4/VS,E4P/VS

属性划分:交流接触器 >> 机械锁扣型接触器

产品详情

  • 产品概况
  • 主回路特性
  • 控制线圈特性
  • 接线能力
  • 可选用附件

属性划分:
交流接触器 >> 机械锁扣型接触器


SC-E4/VS,E4P/VS


  SC-E4/VS SC-E4P/VS
主回路特性
额定工作电流Ie(A) AC-3 220/230V 80 80
380/400V 80 80
660/690V 44 44
AC-1 ≤400V 105 105
约定发热电流Ith(A) 105 105
额定控制功率Pe(kW) AC-3 220/230V 22 22
380/400V 40 40
660/690V 37 37
额定工作电压Ue(V) AC220/230V,AC380/400V,AC660/690V
额定绝缘电压Ui(V) 1000
额定冲击耐受电压Uimp(V) 8000
机械寿命(万次)AC-3380/400V 50 50
电气寿命(万次) AC-3 50 50
AC-1     25 25
操作频率(AC-3)(次/小时) 600 600
飞弧距离(mm) 2
防护等级 IP2X
耐振动 10~55Hz15m/s2
耐冲击 50m/s2


  SC-E4/VS SC-E4P/VS
控制线圈特性
动作电压范围 吸合 0.85~1.1Us
释放 0.2~0.85Us
电磁铁容量(VA) 吸合 140
释放 165
最小励磁时间(s) 0.3


  SC-E4/VS SC-E4P/VS
接线能力
主回路
箱式结构(直接接线) 上面接线(mm2) 单芯线、多股线 1~70 -
多股软线(带有套管) 1~50 -
下面接线(mm2) 单芯线、多股线 1~50 -
多股软线(带有套管) 1~35 -
上下面接线(mm2) 单芯线、多股线 1~50 -
1~50 -
多股软线(带有套管) 1~35 -
1~35 -
端子螺钉尺寸 M8 -
紧固扭矩 N·m 8 -
松开扭矩 N·m 2 -
板式结构(压接端子连接) 多股线、多股软线 mm2 - 0.75~50
压接端子的最大宽度 mm - 16.7
端子螺钉尺寸 - M6
紧固扭矩 N·m - 4~5
控制回路、辅助回路
单芯线、多股线(直接连接) 1根 mm2 0.75~2.5
2根 mm2 0.75~1.5
2根 mm2 1.5~2.5
多股线、多股软线(压接端子连接) mm2 0.75~2.5
压接端子最大宽度 mm 7.7
端子螺钉尺寸 M3.5
紧固扭矩 N·m 0.8~1


  SC-E4/VS SC-E4P/VS
可选用附件
辅助触头单元 侧装 SZ-AS1V 触头布置:1NO1NC 最大安装数:2
