属性划分：
热过载继电器 >> 标准型 >> 箱式结构

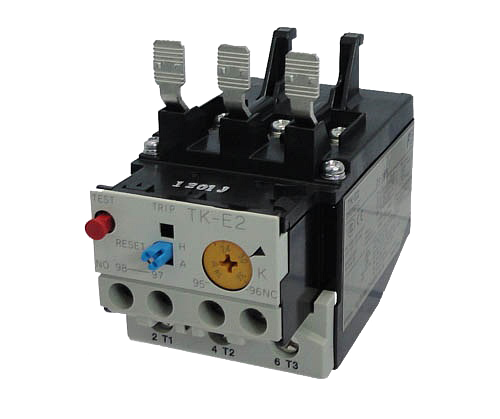

| TK-E2 | ||||
| 主回路特性 | ||||
| 整定电流范围（A）及代号 | S | 4-6 | ||
| T | 5-8 | |||
| U | 6-9 | |||
| V | 7-11 | |||
| W | 9-13 | |||
| X | 12-18 | |||
| B | 18-26 | |||
| E | 24-36 | |||
| I | 32-42 | |||
| H | 40-50 | |||
| K | 44-54 | |||
| 最大功耗(VA/极) | 3.6 | |||
| 耐振动 | 10～55Hz 15m/s2 | |||
| 抗冲击 | 50m/s2 | |||
| 防护等级 | IP2X | |||
| 辅助触头布置 | 1NO1NC | |||
| 辅助触头最小工作电压电流 | DC5V/3mA | |||
| TK-E2 | |||
| 接线能力 | |||
| 导线连接方式 | 导线直配型 | ||
| 主回路 | |||
| 单芯线、多股线 | mm2 | 0.75～16 | |
| 多股软线（带套管） | mm2 | 0.75～16 | |
| 端子螺钉尺寸 | M10 | ||
| 紧固扭矩 | N·m | 2.5 | |
| 辅助回路 | |||
| 单芯线、多股线 （直接连接） | 1根 | mm2 | 0.75～2.5 |
| 2根 | mm2 | 0.75～1.5 | |
| 2根 | mm2 | 1.5～2.5 | |
| 多股线、多股软线（压接端子连接） | mm2 | 0.75～2.5 | |
| 压接端子最大宽度 | mm | 7.7 | |
| 端子螺钉尺寸 | M3.5 | ||
| 紧固扭矩 | N·m | 0.8～1 | |
| TK-E2 | ||
| 可选用附件 | ||
| 释放再扣按钮 | SZ-R4 | 长度:300mm |
| SZ-R5 | 长度:500mm | |
| SZ-R6 | 长度:700mm | |
| 脱扣指示器 | SZ-L100N2 | 额定电压:AC100-110V 50/60Hz |
| SZ-L200N2 | 额定电压:AC220-230V 50/60Hz | |
| 单独安装单元 | SZ-HDE | |
| 可配用接触器 | SC-E1～E2S | |
