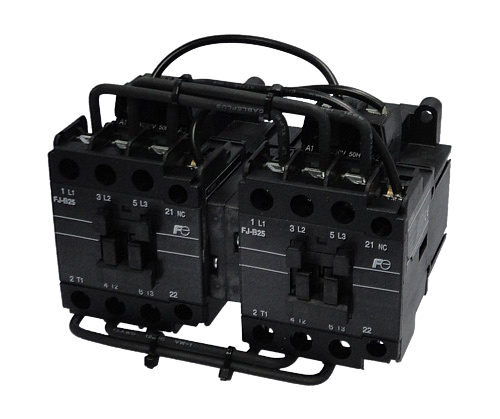

FJ-B18RM,FJ-B25RM,B32RM

属性划分:交流接触器 >> 可逆型接触器

产品详情

  • 产品概况
  • 主回路特性
  • 控制线圈特性
  • 接线能力
  • 可选用附件

属性划分:
交流接触器 >> 可逆型接触器


FJ-B18RM   FJ-B25RM,FJ-B32RM

  FJ-B18RM FJ-B25RM FJ-B32RM
主回路特性
额定工作电流Ie(A) AC-3 220/230V 18 25 32
380/400V 18 25 32
660/690V 7 9 10
AC-1 ≤400V 25 32 40
约定发热电流Ith(A) 25 32 40
额定控制功率Pe(kW) AC-3 220/230V 4 5.5 7.5
380/400V 7.5 11 15
660/690V 7.5 7.5 7.5
额定工作电压Ue(V) AC220/230V,AC380/400V,AC660/690V
额定绝缘电压Ui(V) 690
额定冲击耐受电压Uimp(V) 6000
电气寿命(万次)AC-3 380/400V 70 70 70
操作频率 (AC-3)(次/小时) 1200 1200 1200
飞弧距离 (mm) 2
防护等级 IP2X
耐振动 10~55Hz 15m/s2
耐冲击 50m/s2

  FJ-B18RM FJ-B25RM FJ-B32RM
控制线圈特性
动作电压范围 吸合 0.85~1.1Us
释放 0.2~0.75Us
电磁铁容量(VA) 吸合 90
释放 9

  FJ-B18RM FJ-B25RM FJ-B32RM
接线能力
主回路
单芯线、多股线(直接连接) 1根 mm2 0.75~6
2根 mm2 1~4
2根 mm2 1.5~6
多股软线(带有套管)(直接连接) 1根 mm2 0.75~4
2根 mm2 1~4
端子螺钉尺寸 M4
紧固扭矩 N·m 1.2~1.5
控制回路、辅助回路
单芯线、多股线(直接连接) 1根 mm2 0.75~2.5
2根 mm2 0.75~1.5
2根 mm2 1.5~2.5
多股线、多股软线(压接端子连接) mm2 0.75~2.5
压接端子最大宽度 mm 7.7
端子螺钉尺寸 M3.5
紧固扭矩 N·m 0.8~1

  FJ-B18RM FJ-B25RM FJ-B32RM
可选用附件
辅助触头单元(顶面安装、双触头) 顶装 SZ-A40 触头布置:4NO 最大安装数:1
SZ-A31 触头布置:3NO1NC 最大安装数:1
SZ-A22 触头布置:2NO2NC 最大安装数:1
SZ-A20 触头布置:2NO 最大安装数:1
SZ-A11 触头布置:1NO1NC 最大安装数:1
SZ-A02 触头布置:2NC 最大安装数:1
