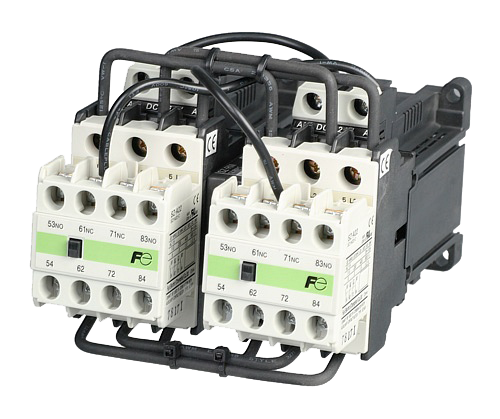

SC-E02RM/G~E05RM/G

属性划分:交流接触器 >> 可逆型接触器

产品详情

  • 产品概况
  • 主回路特性
  • 控制线圈特性
  • 接线能力
  • 可选用附件

属性划分:
交流接触器 >> 可逆型接触器


SC-E02RM/G~E05RM/G

  SC-E02RM/G SC-E03RM/G SC-E04RM/G SC-E05RM/G
主回路特性
额定工作电流Ie(A) AC-3 220/230V 9 12 18 25
380/400V 9 12 18 25
660/690V 5 7 9 9
AC-1 ≤400V 20 20 25 32
约定发热电流Ith(A) 20 20 25 32
额定控制功率Pe(kW) AC-3 220/230V 2.2 3 4 5.5
380/400V 4 5.5 7.5 11
660/690V 4 5.5 7.5 7.5
额定工作电压Ue(V) AC220/230V,AC380/400V,AC660/690V
额定绝缘电压Ui(V) 690
额定冲击耐受电压Uimp(V) 6000
机械寿命(万次)AC-3 380/400V 1500 1500 1500 1500
电气寿命(万次)AC-3 380/400V 200 150 150 150
操作频率 (AC-3)(次/小时) 1800 1800 1800 1200
飞弧距离 (mm) 2
防护等级 IP2X
耐振动 10~55Hz 15m/s2
耐冲击 50m/s2

  SC-E02RM/G SC-E03RM/G SC-E04RM/G SC-E05RM/G
控制线圈特性
动作电压范围 吸合 0.85~1.1Us
释放 0.2~0.75Us
电磁铁容量(VA) 吸合 7
释放 7

  SC-E02RM/G SC-E03RM/G SC-E04RM/G SC-E05RM/G
接线能力
主回路
单芯线、多股线(直接连接) 1根 mm2 0.75~6
2根 mm2 1~4
2根 mm2 1.5~6
端子螺钉尺寸 M4
紧固扭矩 N·m 1.2~1.5
控制回路、辅助回路
单芯线、多股线(直接连接) 1根 mm2 0.75~2.5
2根 mm2 0.75~1.5
2根 mm2 1.5~2.5
多股线、多股软线(压接端子连接) mm2 0.75~2.5
压接端子最大宽度 mm 7.7
端子螺钉尺寸 M3.5
紧固扭矩 N·m 0.8~1

  SC-E02RM/G SC-E03RM/G SC-E04RM/G SC-E05RM/G
可选用附件
主回路浪涌电压抑制单元 SZ-ZM1E 内装CR元件(3相电机,220/230V,0.1~3.7kW,顶装)
SZ-ZM2E 内装CR元件(3相电机,220/230V,0.1~3.7kW,侧装)
线圈浪涌电压抑制单元 SZ-Z1 内装压敏电阻:AC/DC24~48V
SZ-Z2 内装压敏电阻:AC/DC100~250V
SZ-Z3 内装压敏电阻:AC/DC380~440V
SZ-Z4 内装CR元件:AC24~48V
SZ-Z5 内装CR元件:AC100~250V
