属性划分：

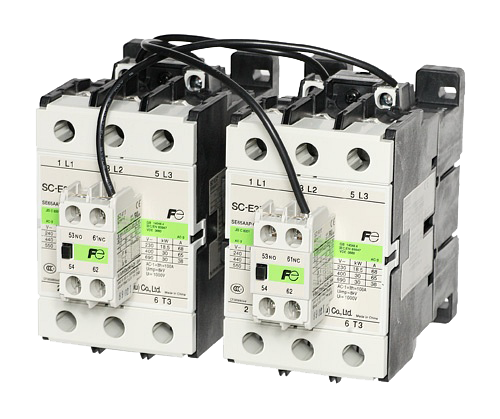

交流接触器 >> 可逆型接触器
| SC-E3PRM | SC-E4PRM | |||||
| 主回路特性 | ||||||
| 额定工作电流Ie(A) | AC-3 | 220/230V | 68 | 80 | ||
| 380/400V | 65 | 80 | ||||
| 660/690V | 38 | 44 | ||||
| AC-1 | ≤400V | 100 | 105 | |||
| 约定发热电流Ith(A) | 100 | 105 | ||||
| 额定控制功率Pe(kW) | AC-3 | 220/230V | 18.5 | 22 | ||
| 380/400V | 30 | 40 | ||||
| 660/690V | 30 | 37 | ||||
| 额定工作电压Ue(V) | AC220/230V,AC380/400V,AC660/690V | |||||
| 额定绝缘电压Ui(V) | 1000 | |||||
| 额定冲击耐受电压Uimp(V) | 8000 | |||||
| 机械寿命(万次)AC-3 380/400V | 1000 | 1000 | ||||
| 电气寿命(万次)AC-3 380/400V | 150 | 100 | ||||
| 操作频率 (AC-3)(次/小时) | 1200 | 1200 | ||||
| 飞弧距离 (mm) | 2 | |||||
| 防护等级 | IP2X | |||||
| 耐振动 | 10～55Hz 15m/s2 | |||||
| 耐冲击 | 50m/s2 | |||||
| SC-E3PRM | SC-E4PRM | ||||
| 控制线圈特性 | |||||
| 动作电压范围 | 吸合 | 0.85～1.1Us | |||
| 释放 | 0.2～0.75Us | ||||
| 电磁铁容量(VA) | 吸合 | 180 | |||
| 释放 | 13.3 | ||||
| SC-E3PRM | SC-E4PRM | ||||
| 接线能力 | |||||
| 主回路 | |||||
| 板式结构（压接端子连接） | 多股线、多股软线 | mm2 | 0.75～50 | ||
| 压接端子的最大宽度 | mm | 16.7 | |||
| 端子螺钉尺寸 | M6 | ||||
| 紧固扭矩 | N·m | 4～5 | |||
| 控制回路、辅助回路 | |||||
| 单芯线、多股线（直接连接） | 1根 | mm2 | 0.75～2.5 | ||
| 2根 | mm2 | 0.75～1.5 | |||
| 2根 | mm2 | 1.5～2.5 | |||
| 多股线、多股软线（压接端子连接） | mm2 | 0.75～2.5 | |||
| 压接端子最大宽度 | mm | 7.7 | |||
| 端子螺钉尺寸 | M3.5 | ||||
| 紧固扭矩 | N·m | 0.8～1 | |||
| SC-E3PRM | SC-E4PRM | |||
| 可选用附件 | ||||
| 主回路浪涌电压抑制单元 | SZ-ZM3E | 内装CR元件(3相电机，220/230V,0.1～15kW,顶装) | ||
| SZ-ZM4E | 内装CR元件(3相电机，220/230V,0.1～15kW,侧装) | |||
| 线圈浪涌电压抑制单元 | SZ-Z31 | 内装压敏电阻：AC/DC24～48V | ||
| SZ-Z32 | 内装压敏电阻：AC/DC100～240V | |||
| SZ-Z33 | 内装压敏电阻：AC/DC380～440V | |||
| SZ-Z34 | 内装CR：AC 24～48V | |||
| SZ-Z35 | 内装CR：AC 100～250V | |||
