属性划分：
交流接触器 >> 船用型接触器

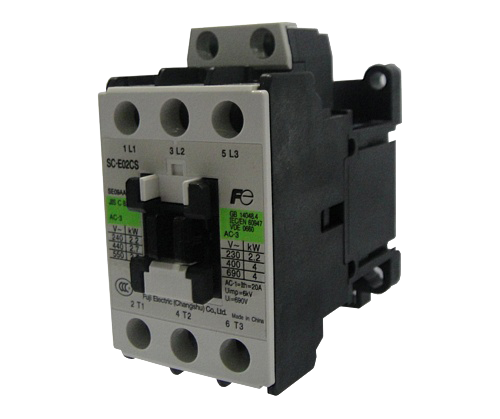

| SC-E02CS | SC-E03CS | SC-E04CS | SC-E05CS | |||
| 主回路特性 | ||||||
| 额定工作电流Ie(A) | AC-3 | 220/230V | 9 | 12 | 18 | 25 |
| 380/400V | 9 | 12 | 18 | 25 | ||
| 660/690V | 5 | 7 | 9 | 9 | ||
| AC-1 | ≤400V | 20 | 20 | 25 | 32 | |
| 约定发热电流Ith(A) | 20 | 20 | 25 | 32 | ||
| 额定控制功率Pe(kW) | AC-3 | 220/230V | 2.2 | 3 | 4 | 5.5 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | ||
| 660/690V | 4 | 5.5 | 7.5 | 7.5 | ||
| 额定工作电压Ue(V) | AC220/230V,AC380/400V,AC660/690V | |||||
| 额定绝缘电压Ui(V) | 690 | |||||
| 额定冲击耐受电压Uimp(V) | 6000 | |||||
| 机械寿命(万次)AC-3 380/400V | 1500 | 1500 | 1500 | 1500 | ||
| 电气寿命(万次)AC-3 380/400V | 200 | 150 | 150 | 150 | ||
| 操作频率 (AC-3)(次/小时) | 1800 | 1800 | 1800 | 1200 | ||
| 飞弧距离 (mm) | 2 | |||||
| 防护等级 | IP2X | |||||
| 耐振动 | 10～55Hz 15m/s2 | |||||
| 耐冲击 | 50m/s2 | |||||
| SC-E02CS | SC-E03CS | SC-E04CS | SC-E05CS | |||
| 控制线圈特性 | ||||||
| 动作电压范围 | 吸合 | 0.85～1.1Us | ||||
| 释放 | 0.2～0.75Us | |||||
| 电磁铁容量(VA) | 吸合 | 90 | ||||
| 释放 | 9 | |||||
| 功耗(W) | 2.7 | |||||
| 动作时间(ms) | 线圈ON～主触头ON | 9～20 | ||||
| 线圈OFF～主触头OFF | 4～20 | |||||
| SC-E02CS | SC-E03CS | SC-E04CS | SC-E05CS | |||
| 接线能力 | ||||||
| 主回路 | ||||||
| 单芯线、多股线 （直接连接） | 1根 | mm2 | 0.75～6 | |||
| 2根 | mm2 | 1～4 | ||||
| 2根 | mm2 | 1.5～6 | ||||
| 多股软线（带有套管）（直接连接） | 1根 | mm2 | 0.75～4 | |||
| 2根 | mm2 | 1～4 | ||||
| 端子螺钉尺寸 | M4 | |||||
| 紧固扭矩 | N·m | 1.2～1.5 | ||||
| 控制回路、辅助回路 | ||||||
| 单芯线、多股线 （直接连接） | 1根 | mm2 | 0.75～2.5 | |||
| 2根 | mm2 | 0.75～1.5 | ||||
| 2根 | mm2 | 1.5～2.5 | ||||
| 多股线、多股软线（压接端子连接） | mm2 | 0.75～2.5 | ||||
| 压接端子最大宽度 | mm | 7.7 | ||||
| 端子螺钉尺寸 | M3.5 | |||||
| 紧固扭矩 | N·m | 0.8～1 | ||||
