属性划分：

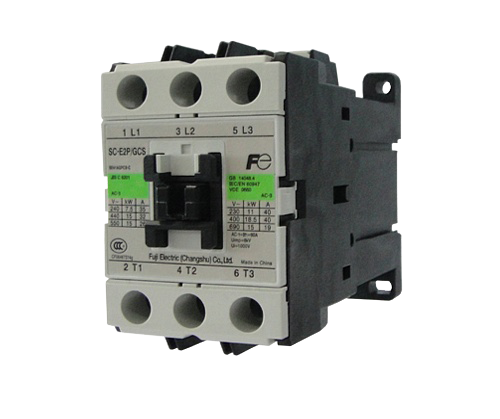

交流接触器 >> 船用型接触器
| SC-E1P/GCS | SC-E2P/GCS | SC-E2SP/GCS | ||||
| 主回路特性 | ||||||
| 额定工作电流Ie(A) | AC-3 | 220/230V | 32 | 40 | 50 | |
| 380/400V | 32 | 40 | 50 | |||
| 660/690V | 15 | 19 | 26 | |||
| AC-1 | ≤400V | 50 | 60 | 65 | ||
| 约定发热电流Ith(A) | 50 | 60 | 65 | |||
| 额定控制功率Pe(kW) | AC-3 | 220/230V | 7.5 | 11 | 15 | |
| 380/400V | 15 | 18.5 | 22 | |||
| 660/690V | 11 | 15 | 22 | |||
| 额定工作电压Ue(V) | AC220/230V,AC380/400V,AC660/690V | |||||
| 额定绝缘电压Ui(V) | 1000 | |||||
| 额定冲击耐受电压Uimp(V) | 8000 | |||||
| 机械寿命(万次)AC-3 380/400V | 1500 | 1500 | 1500 | |||
| 电气寿命(万次)AC-3 380/400V | 150 | 150 | 150 | |||
| 操作频率(AC-3)(次/小时) | 1200 | 1200 | 1500 | |||
| 飞弧距离(mm) | 2 | |||||
| 防护等级 | IP2X | |||||
| 耐振动 | 10～55Hz 15m/s2 | |||||
| 耐冲击 | 50m/s2 | |||||
| SC-E1P/GCS | SC-E2P/GCS | SC-E2SP/GCS | ||||
| 控制线圈特性 | ||||||
| 动作电压范围 | 吸合 | 0.85～1.1Us | ||||
| 释放 | 0.1～0.75Us | |||||
| 电磁铁容量(VA) | 吸合 | 9 | ||||
| 释放 | 9 | |||||
| 时间常数(ms) | 60 | |||||
| 动作时间(ms) | 线圈ON～主触头ON | 40～50 | ||||
| 线圈OFF～主触头OFF | 8～17 | |||||
| SC-E1P/GCS | SC-E2P/GCS | SC-E2SP/GCS | ||||
| 接线能力 | ||||||
| 主回路 | ||||||
| 板式结构（直接连接） | 单芯线、多股线 | 1根 | mm2 | 0.75～6 | ||
| 2根 | mm2 | 0.75～1.5 | ||||
| 2根 | mm2 | 1.5～4 | ||||
| 2根 | mm2 | 4～6 | ||||
| 多股软线(带有套管) | 1根 | mm2 | 0.75～4 | |||
| 2根 | mm2 | 0.75～1.5 | ||||
| 2根 | mm2 | 1.5～4 | ||||
| 板式结构（压接端子连接） | 多股线、多股软线 | mm2 | 0.75～25 | |||
| 压接端子的最大宽度 | mm | 12.4 | ||||
| 端子螺钉尺寸 | M5 | |||||
| 紧固扭矩 | N·m | 2～2.5 | ||||
| 控制回路、辅助回路 | ||||||
| 单芯线、多股线（直接连接） | 1根 | mm2 | 0.75～2.5 | |||
| 2根 | mm2 | 0.75～1.5 | ||||
| 2根 | mm2 | 1.5～2.5 | ||||
| 多股线、多股软线（压接端子连接） | mm2 | 0.75～2.5 | ||||
| 压接端子最大宽度 | mm | 7.7 | ||||
| 端子螺钉尺寸 | M3.5 | |||||
| 紧固扭矩 | N·m | 0.8～1 | ||||
